產品概述

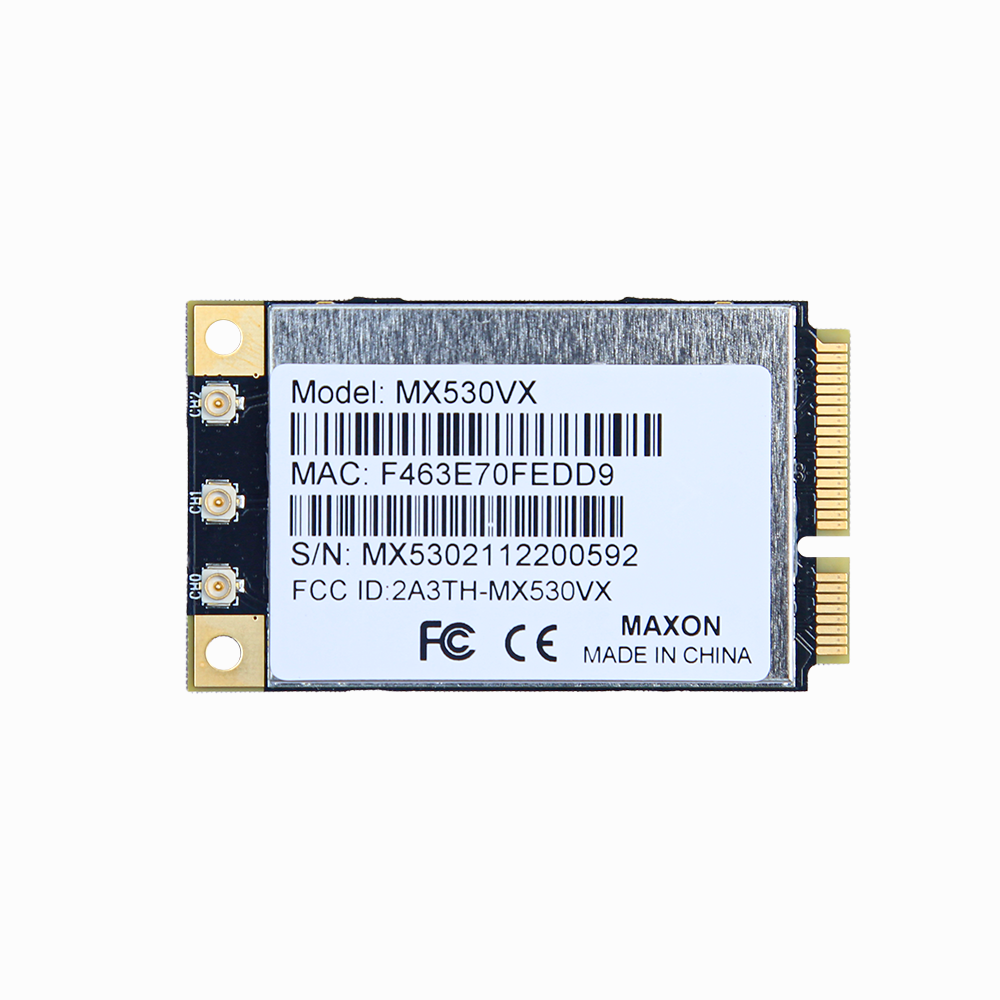

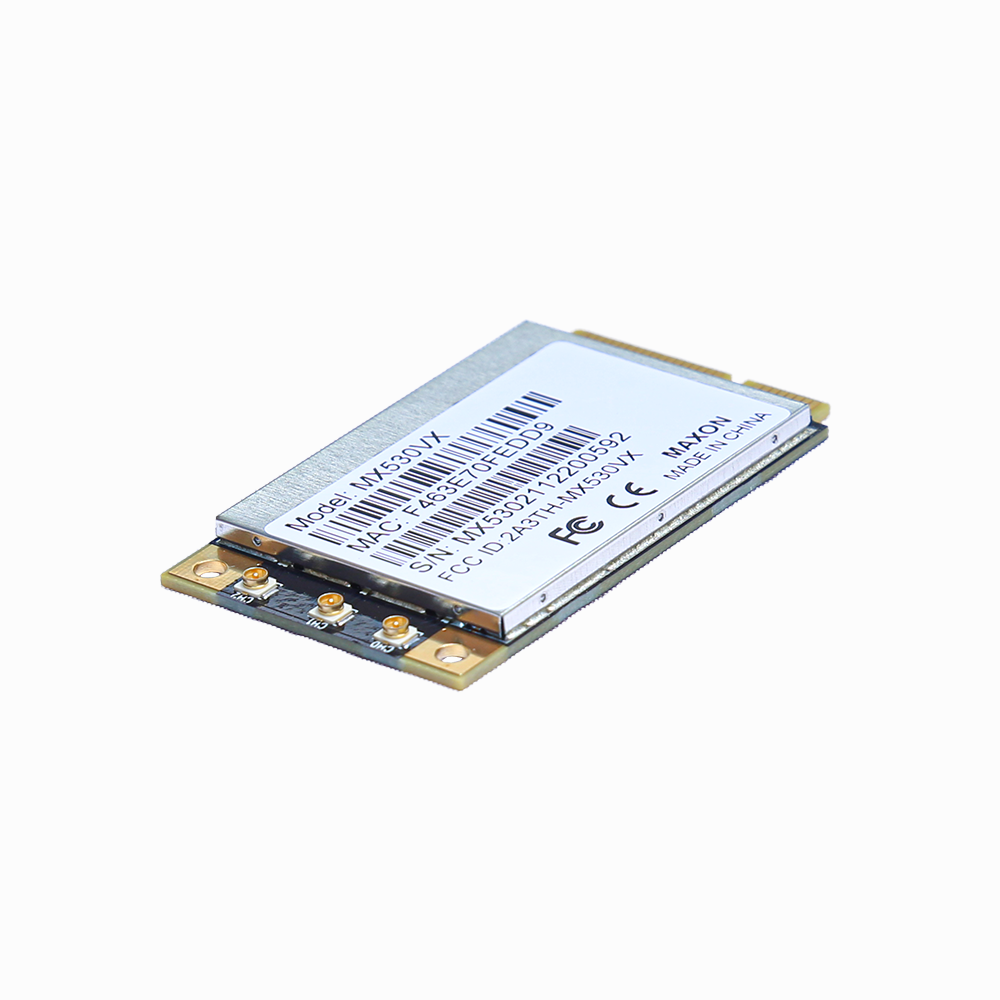

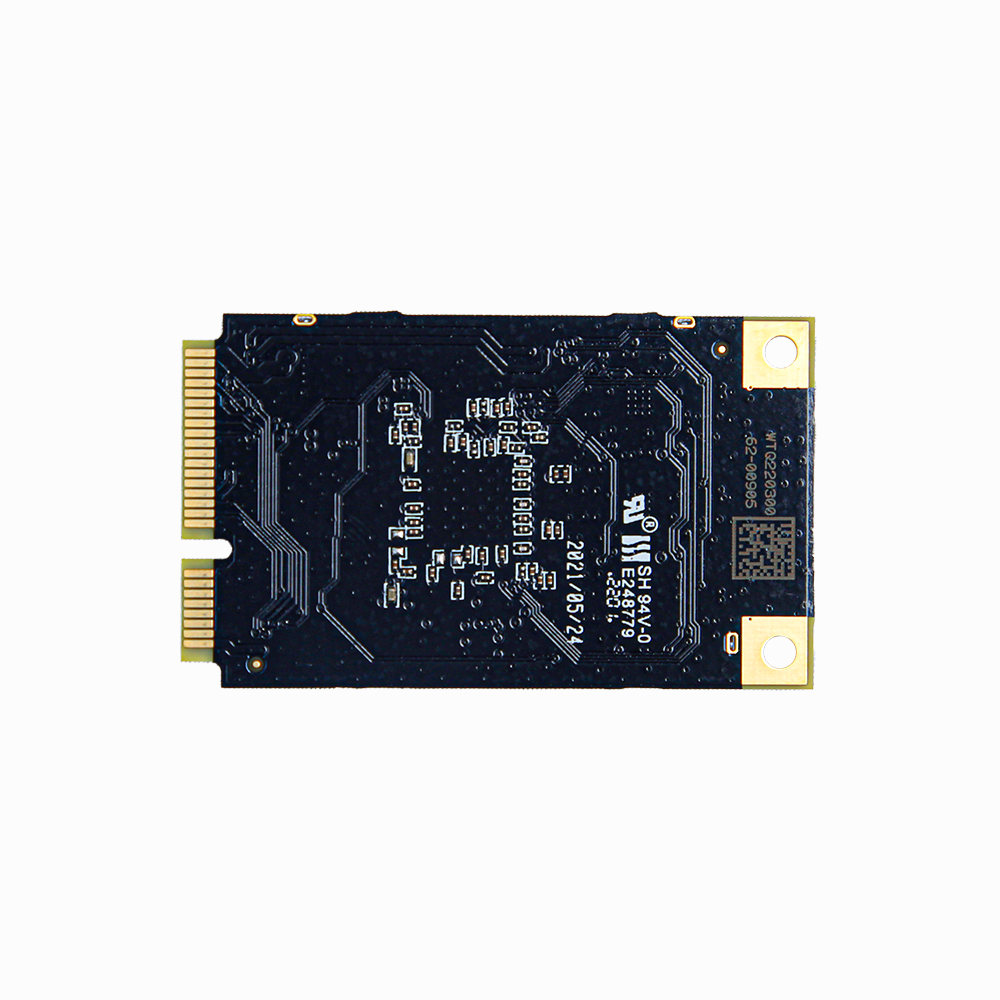

碼訊MX530VX無線WIFI網卡，采用高通Qualcomm QCA9880芯片，雙頻無線接入設計，主機接口為Mini PCIExpress 1.1，3x3 MIMO技術，速率高達1300Mbps。支持高通Atheros參考無線驅動程序或帶ath10k無線驅動程序的OpenWRT/LEDE。
產品特征
-
專為雙頻無線接入點設計
-
Qualcomm Atheros:QCA9880
-
最大輸出功率：2.4GHz：21dBm&5GHz：20dBm（單通道）
-
兼容IEEE 802.11ac并向后兼容802.11a/b/g/n/ac
-
3x3 MIMO技術，速率高達1300Mbps
-
MiniPCIExpress 接口
-
支持空間復用、循環延遲分集（CDD）、低密度奇偶校驗（LDPC）碼、最大比率合并（MRC）、空時分組碼（STBC）
-
支持IEEE 802.11d、e、h、i、k、r、v時間戳和w標準
-
支持動態頻率選擇（DFS）
-
卡片經過單獨校準，以保證質量
產品規格
|
芯片 |
QCA9880 |
|
參考設計 |
XB140-020 |
|
主機接口 |
Mini PCI Express 1.1標準 |
|
工作電壓 |
3.3V DC |
|
天線連接器 |
3xU. FL |
|
頻率范圍 |
2.4GHz:2.412GHz～2.472GHz，或5GHz:5.150GHz～5.825GHz，可選雙頻段 |
|
認證 |
FCC和CE認證、REACH和RoHS合規性 |
|
最大功耗 |
5W |
|
支持的操作系統 |
高通Atheros參考無線驅動程序或帶ath10k無線驅動程序的OpenWRT/LEDE |
|
調制技術 |
OFDM：BPSK，QPSK，DBPSK， DQPSK,，16-QAM，64-QAM，256-QAM |
|
環境溫度 |
工作溫度： -20°C～70°C，存儲溫度：-40°C ～ 90°C |
|
環境濕度（非冷凝） |
工作溫度： 5%～95%，存儲溫度：最大90% |
|
ESD 靈敏度 |
1C類 |
|
尺寸（長×寬×厚） |
50.9mm × 30.0mm × 3.2mm |
射頻參數
|
速率 |
發射功率 （單通道） |
公差 |
接收靈敏度 |
公差 |
|
|
2.4GHz 802.11b |
1Mbps |
21dBm |
±1.5dB |
-95dBm |
±1.5dB |
|
2Mbps |
21dBm |
±1.5dB |
-94dBm |
±1.5dB |
|
|
5.5Mbps |
21dBm |
±1.5dB |
-92dBm |
±1.5dB |
|
|
11Mbps |
20dBm |
±1.5dB |
-90dBm |
±1.5dB |
|
|
2.4GHz 802.11g |
6Mbps |
21dBm |
±1.5dB |
-94dBm |
±1.5dB |
|
9Mbps |
21dBm |
±1.5dB |
-93dBm |
±1.5dB |
|
|
12Mbps |
21dBm |
±1.5dB |
-92dBm |
±1.5dB |
|
|
18Mbps |
21dBm |
±1.5dB |
-90dBm |
±1.5dB |
|
|
24Mbps |
21dBm |
±1.5dB |
-88dBm |
±1.5dB |
|
|
36Mbps |
20dBm |
±1.5dB |
-85dBm |
±1.5dB |
|
|
48Mbps |
19dBm |
±1.5dB |
-81dBm |
±1.5dB |
|
|
54Mbps |
18dBm |
±1.5dB |
-75dBm |
±1.5dB |
|
|
2.4GHz 802.11n HT20 |
MCS 0 |
21dBm |
±1.5dB |
-93dBm |
±1.5dB |
|
MCS 1 |
21dBm |
±1.5dB |
-91dBm |
±1.5dB |
|
|
MCS 2 |
21dBm |
±1.5dB |
-89dBm |
±1.5dB |
|
|
MCS 3 |
20dBm |
±1.5dB |
-84dBm |
±1.5dB |
|
|
MCS 4 |
20dBm |
±1.5dB |
-83dBm |
±1.5dB |
|
|
MCS 5 |
20dBm |
±1.5dB |
-78dBm |
±1.5dB |
|
|
MCS 6 |
18dBm |
±1.5dB |
-78dBm |
±1.5dB |
|
|
MCS 7 |
16dBm |
±1.5dB |
-73dBm |
±1.5dB |
|
|
2.4GHz 802.11n HT40 |
MCS 0 |
20dBm |
±1.5dB |
-92dBm |
±1.5dB |
|
MCS 1 |
20dBm |
±1.5dB |
-88dBm |
±1.5dB |
|
|
MCS 2 |
20dBm |
±1.5dB |
-85dBm |
±1.5dB |
|
|
MCS 3 |
19dBm |
±1.5dB |
-82dBm |
±1.5dB |
|
|
MCS 4 |
19dBm |
±1.5dB |
-79dBm |
±1.5dB |
|
|
MCS 5 |
19dBm |
±1.5dB |
-75dBm |
±1.5dB |
|
|
MCS 6 |
18dBm |
±1.5dB |
-75dBm |
±1.5dB |
|
|
MCS 7 |
16dBm |
±1.5dB |
-71dBm |
±1.5dB
|
|
速率 |
發射功率 （單通道） |
公差 |
接收靈敏度 |
公差 |
|
|
5GHz 802.11a |
6Mbps |
20dBm |
±1.5dB |
-94dBm |
±1.5dB |
|
9Mbps |
20dBm |
±1.5dB |
-94dBm |
±1.5dB |
|
|
12Mbps |
20dBm |
±1.5dB |
-92dBm |
±1.5dB |
|
|
18Mbps |
20dBm |
±1.5dB |
-90dBm |
±1.5dB |
|
|
24Mbps |
20dBm |
±1.5dB |
-86dBm |
±1.5dB |
|
|
36Mbps |
18dBm |
±1.5dB |
-84dBm |
±1.5dB |
|
|
48Mbps |
16dBm |
±1.5dB |
-81dBm |
±1.5dB |
|
|
54Mbps |
15dBm |
±1.5dB |
-77dBm |
±1.5dB |
|
|
5GHz 802.11n/ac VHT20 |
MCS 0 |
19dBm |
±1.5dB |
-93dBm |
±1.5dB |
|
MCS 1 |
19dBm |
±1.5dB |
-90dBm |
±1.5dB |
|
|
MCS 2 |
19dBm |
±1.5dB |
-87dBm |
±1.5dB |
|
|
MCS 3 |
18dBm |
±1.5dB |
-83dBm |
±1.5dB |
|
|
MCS 4 |
18dBm |
±1.5dB |
-80dBm |
±1.5dB |
|
|
MCS 5 |
17dBm |
±1.5dB |
-77dBm |
±1.5dB |
|
|
MCS 6 |
16dBm |
±1.5dB |
-74dBm |
±1.5dB |
|
|
MCS 7 |
14dBm |
±1.5dB |
-73dBm |
±1.5dB |
|
|
MCS 8 |
13dBm |
±1.5dB |
-70dBm |
±1.5dB |
|
|
5GHz 802.11n/ac VHT40 |
MCS 0 |
18dBm |
±1.5dB |
-90dBm |
±1.5dB |
|
MCS 1 |
18dBm |
±1.5dB |
-88dBm |
±1.5dB |
|
|
MCS 2 |
18dBm |
±1.5dB |
-85dBm |
±1.5dB |
|
|
MCS 3 |
17dBm |
±1.5dB |
-82dBm |
±1.5dB |
|
|
MCS 4 |
17dBm |
±1.5dB |
-79dBm |
±1.5dB |
|
|
MCS 5 |
16dBm |
±1.5dB |
-75dBm |
±1.5dB |
|
|
MCS 6 |
15dBm |
±1.5dB |
-73dBm |
±1.5dB |
|
|
MCS 7 |
14dBm |
±1.5dB |
-73dBm |
±1.5dB |
|
|
MCS 8 |
13dBm |
±1.5dB |
-69dBm |
±1.5dB |
|
|
MCS 9 |
13dBm |
±1.5dB |
-66dBm |
±1.5dB |
|
|
5GHz 802.11ac VHT80 |
MCS 0 |
18dBm |
±1.5dB |
-88dBm |
±1.5dB |
|
MCS 1 |
18dBm |
±1.5dB |
-86dBm |
±1.5dB |
|
|
MCS 2 |
18dBm |
±1.5dB |
-84dBm |
±1.5dB |
|
|
MCS 3 |
17dBm |
±1.5dB |
-81dBm |
±1.5dB |
|
|
MCS 4 |
17dBm |
±1.5dB |
-77dBm |
±1.5dB |
|
|
MCS 5 |
16dBm |
±1.5dB |
-74dBm |
±1.5dB |
|
|
MCS 6 |
15dBm |
±1.5dB |
-73dBm |
±1.5dB |
|
|
MCS 7 |
14dBm |
±1.5dB |
-70dBm |
±1.5dB |
|
|
MCS 8 |
13dBm |
±1.5dB |
-67dBm |
±1.5dB |
|
|
MCS 9 |
13dBm |
±1.5dB |
-62dBm |
±1.5dB |
連接器接口
產品尺寸
