無線局域網（WLAN）技術從20世紀90年代逐步成熟并投入商用，既可以作為有線網絡的延申，在某些環境下也可以替代傳統的有線網絡，對比傳統的有線傳輸解決方案，使用WLAN網絡實現具有，簡易方便，靈活以及成本低的優點。
近年來，化工廠的安全事故案例比較多，政府對于化工廠的生產安全也越來越重視，為了減小生產過程中的安全隱患，采用防爆AP進行無線覆蓋方式成了各大化工廠實現網絡覆蓋的首選方案。

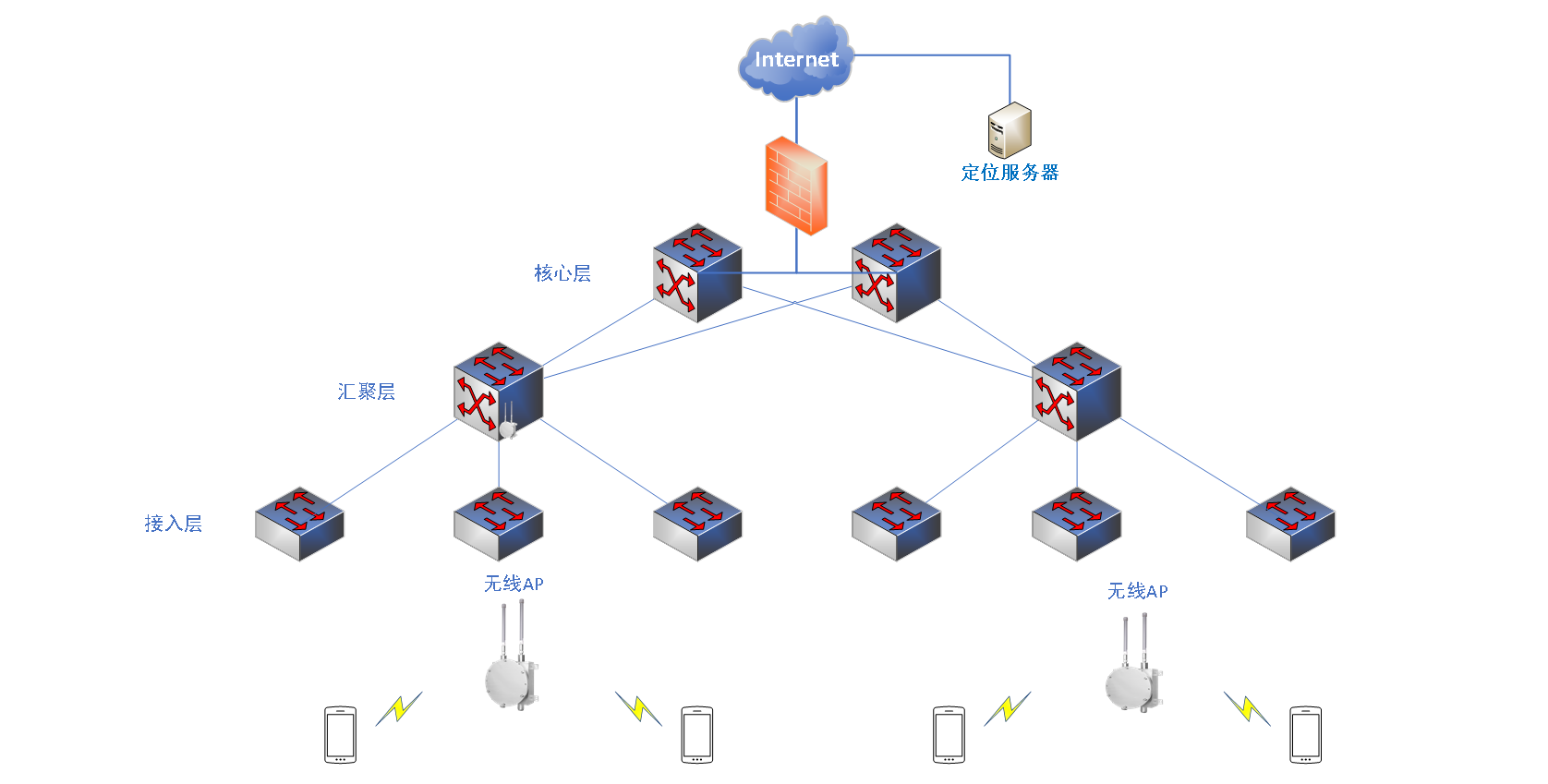

化工廠無線解決方案架構示意
整體解決方案說明：
本方案采用無線控制器（AC）加瘦AP的方式進行部署，這種方式可以做到AP零配置，所有配置通過后臺AC統一下發給AP，簡化了操作，便于管理和維護，同時易于后期的擴容。無線控制器（AC控制器）部署于廠區總機房內，核心交換機作DHCP Server，綁定VLAN負責為AP、STA分配私網地址，同時做到業務與管理隔離；由于化工廠存在各類危險氣體，因此部署的無線AP必須采用具有防爆安全等級認證的防爆AP，碼訊的防爆AP擁有ExIIB T6與ExIIC T6兩個等級，其中ExIIC T6適用與1類地區。
無線覆蓋采用2.4GHZ、5.8GHZ雙頻段信號覆蓋，2.4G頻段中有三個互不干擾的頻點分別為1、6、11，5.8G頻段中有五個互不干擾的頻點，分別為149、151、153、157、161，方案中AP采取非干擾頻點交叉布點，用于避免相同信道之間的干擾。調測時可根據現場實際干擾情況微調AP的信道及信號發射功率來減小干擾。

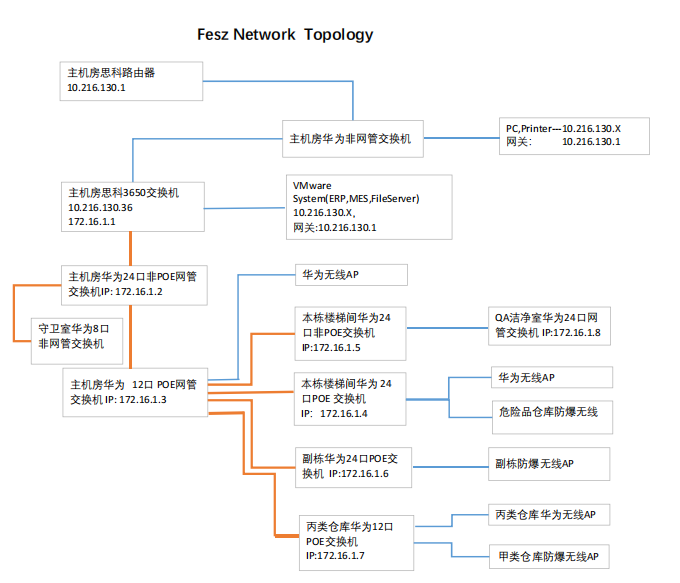

實際網絡部署設計
產品介紹

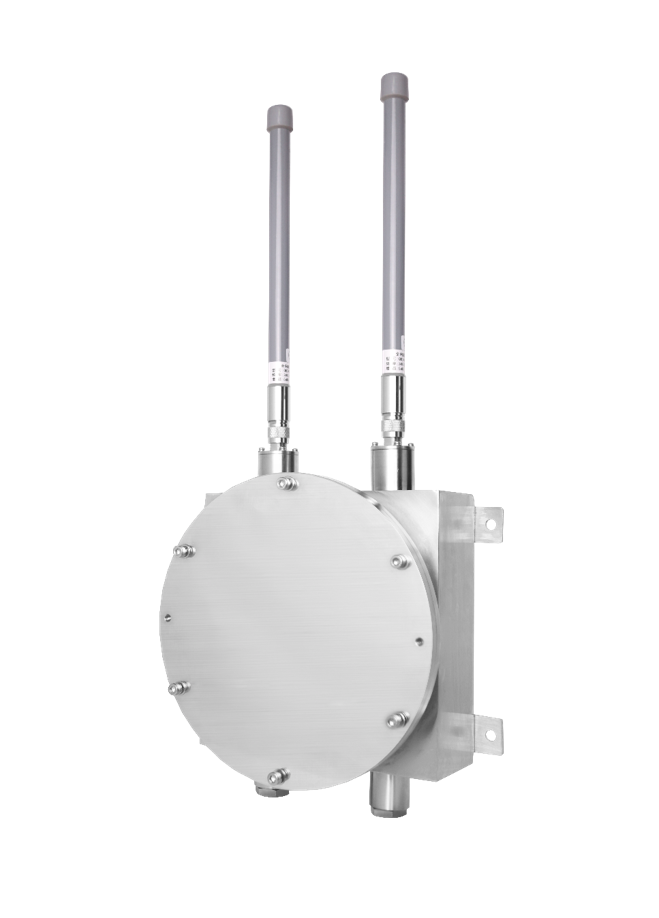

1、碼訊防爆AP MX911-1F
|
硬件描述 |
防爆無線AP |
|
端口類型和數量 |
WAN口：1個10M/100M/1000M以太網端口，PoE供電LAN口：1個10M/100M/1000M以太網端口 |
|
內存/閃存 |
256M/32M |
|
天線參數 |
外置天線，MIMO2*2 |
|
電源要求 |
|
|
工作電壓 |
48VPoE（iEEE802.3at）/DC24-48V/220V |
|
功耗 |
≤25W |
|
軟件特性 |
|
|
管理 |
WEB/SSH/Telnet/TFTPClient，無線控制器AC，網管軟件管理 |
|
診斷 |
LEDs，Syslog，Reset，無線控制器AC |
|
安全特性 |
802.11i，OpenSystem/PSK，64/128位WEP、動態WEP、TKIP、CCMP加密；支持不同SSID/VLAN映射及綁定，SSID隱藏，用戶隔離，支持防火墻、防DOS攻擊 |
|
用戶認證 |
802.1x，WiFiDog，Portal，PPPoE，實名認證，綁定，廣播，Probe請求應答控制 |
|
QoS |
802.11e，負載均衡，帶寬限制，STA檢測，鏈路完整性檢測，報文/MAC地址/OUI過濾 |
|
組播 |
IGMPSnooping/MLDSnooping |
|
其他服務 |
VLAN，支持NTP對時，支持DHCPsever |
|
無線特性 |
|
|
AP模式 |
胖瘦AP，中繼，網橋 |
|
用戶容量 |
最高450個關聯；并發用戶數超過100個 |
|
SSID |
中英文SSID單頻段最多16個 |
|
空間流 |
2.4GMIMO2X2,5.8GMIMO2X2 |
|
單頻最大傳輸速率 |
2.4G:300Mbps;5.8G:867Mbps |
|
工作頻率 |
2.4G:2.400~2.483GHz；5.8G:5.150~5.825GHz |
|
調制技術 |
802.11a：54,48,36,24,18,14,9,6MbpsOFDM；802.11b：11,5.5,2,1Mbps,DSSS；802.11g：54,48,36,24,18,14,9,6Mbps,OFDM；802.11n：MCS0~MCS15/7,OFDM；802.11ac：MCS0~MS7,OFDM； |
|
無縫漫游 |
熱點之間的二三層無縫漫游切換 |
|
環境條件 |
|
|
工作溫度 |
-40℃~+80℃ |
|
儲藏/運輸溫度 |
-40℃~+85℃ |
|
相對濕度(無凝結) |
5%~90%，無凝露 |
|
防爆等級 |
ExdⅡCT6Gb/ExtDA21IP68T80℃ |
|
防護等級 |
IP68 |
|
機械結構 |
|
|
尺寸（W*H*D） |
220mm×220mm×126mm |
|
重量 |
12kg |
|
安裝 |
壁掛、抱桿 |

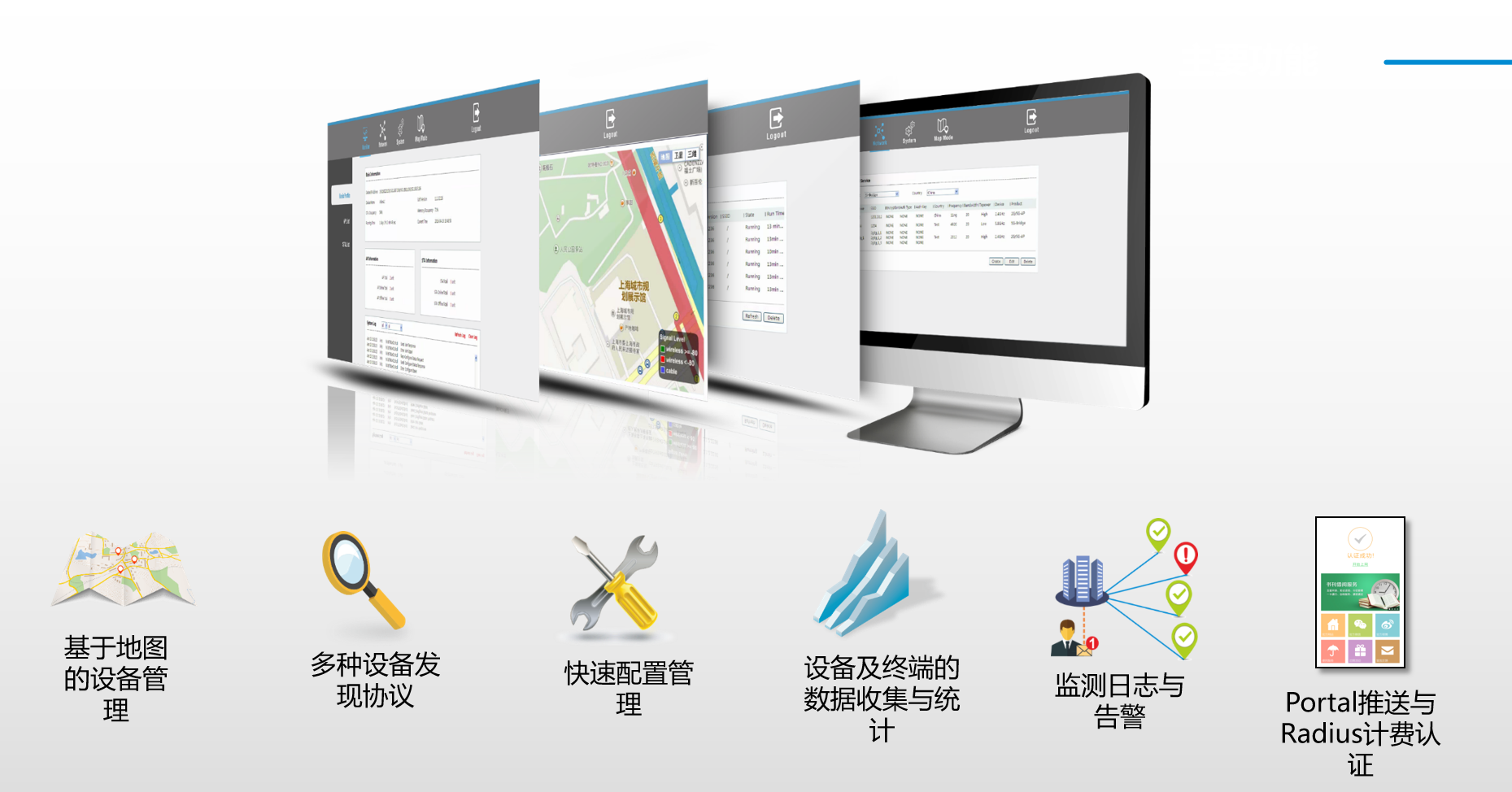

2、AC管理器

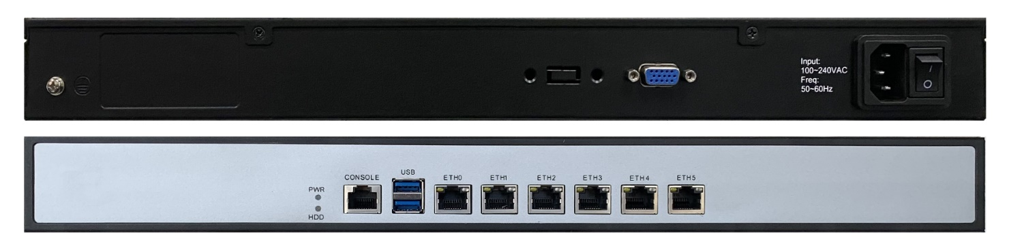

MX-AC94A0-06無線管理器針對無線WiFi覆蓋部署、設備集中管理、用戶接入控制等應用，并集成了千兆以太網交換機功能，實現一體化的接入管理解決方案。
支持局域網或云端部署，基于Capwap協議，支持多種設備發現方式，配合技術領先、性能優越的無線接入點，快速組建各類大小規模的園區覆蓋或企業辦公網絡、行業無線城域網覆蓋、熱點覆蓋等。
同時支持靈活的license配置，具備良好的擴展性。
網絡VLAN配置實現
