A森林防火項目案例

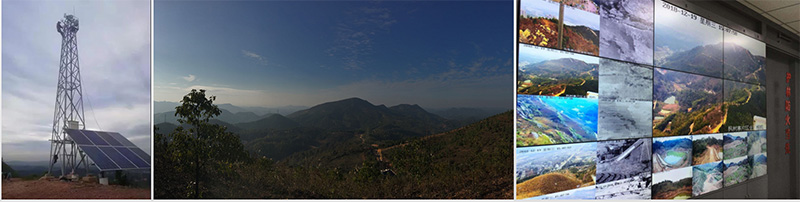

A森林擁有生態綠心總面積35.47平方公里，森林覆蓋率達到90%以上。其森林智能監控系統擁有數十個監控前端，配備的云臺攝像機可以左右360度、上下180度無死角巡查監控。熱成像系統則能迅速對火情作出預警，實現九郎山片區森林防火24小時監控全覆蓋。
前端監控系統采用太陽能供電系統解決供電問題。楓樹寨、沖天竹等多個點位，由于無法直接傳輸?shù)酱宀康闹笓]中心，采用中繼方案，通過多級鏈路，經由點位最終回傳到指揮中心。前端全彩+熱成像相機，單點數據帶寬為16Mbps左右。前端采用點對多點的無線微波基站和CPE，匯聚后，經由指揮中心到點位的無線骨干鏈路，其中骨干網可提供300Mbps以上的無線鏈路帶寬，完全滿足傳輸需求，并且通過多級微波傳輸，延時仍保持在50~70ms以內，能夠極好的控制云臺轉動，流暢查看實時視頻；
B森林防火項目案例
如圖，為B森林防火項目部分無線傳輸網絡示意圖。B有眾多森林資源，各個觀測點之間分布廣距離遠，點位之間基本都在5km以上。分別以某山作為前端的匯聚中心，通過部署微波基站，分別接收點位的實時數據，落地光纖接入，傳輸?shù)街笓]中心。下圖中左側的鏈路中，各點位僅能觀察相鄰監控點，故需要主機回傳到基站處。
C森林防火項目案例

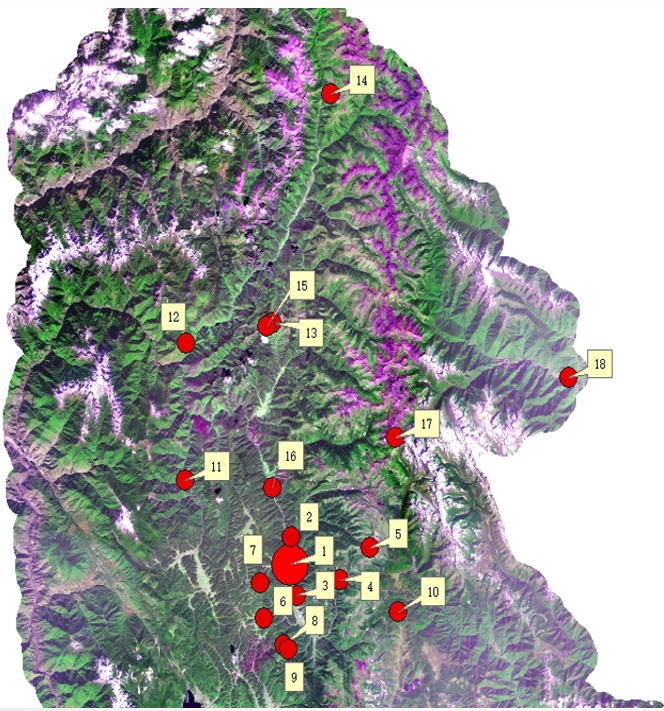

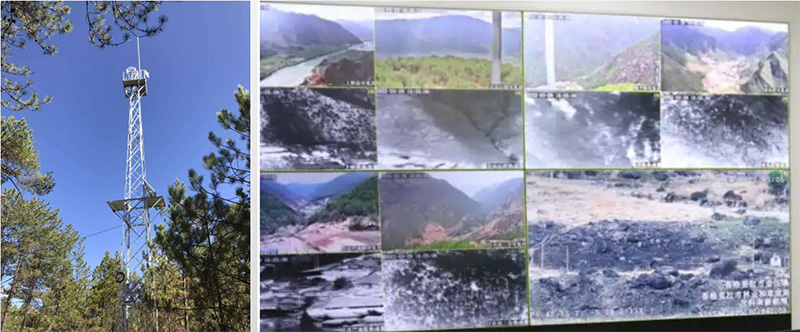

C地形總趨勢西北高、東南低，目前已設置瞭望監控點167個，涉及11個鄉鎮， 利用現代無線通信技術，可以實時的把前端的視頻圖像傳輸?shù)奖O(jiān)控中心，并能把監控指令反饋到前端，進行必要的提醒和調度，有效起到火災防護控制，防盜亂伐，安全維護的作用。 如右圖為部分監測點位分布。為方便觀測，點位大多數部署在山頂，多數為距離遠，與指揮中心不可見。故采用無線微波傳輸方案，傳輸路徑設計上，通過選擇合適的中繼點/匯聚點，逐跳回傳。
