具體需求分析
1、實現全村約3平方公里面積內的無線網絡全覆蓋，滿足游客及村民日常的上網需求。
2、接入數量要求到達2000人。
3、支持中文網絡名稱，通過網頁認證的方式實現無線接入。
4、對村內主要區域、出入口及各個路口的37路視頻監控實現無線傳輸。
網絡架構設計

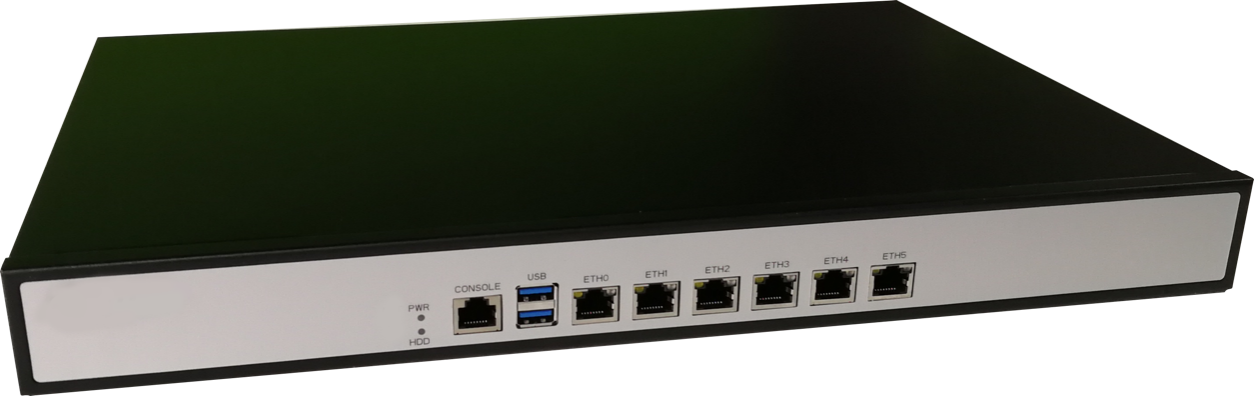

1、網絡架構設計采用Wifi認證服務器）+無線基站+無線AP的方式實現。

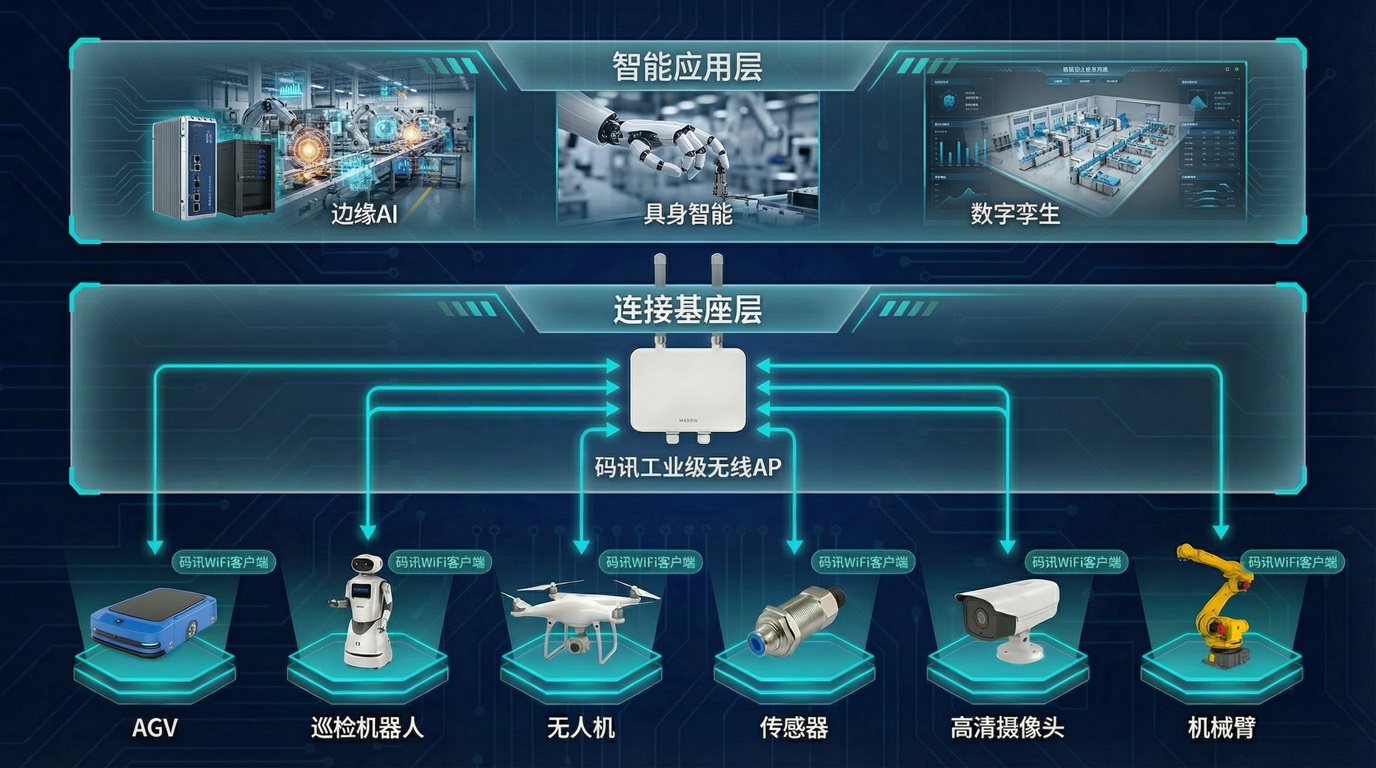

碼訊無線AP系列：http://m.syslmy.com/products/industrial-wireless-wlan/wireless-ap.html
2、整體采用無線傳輸?shù)姆绞綄崿F(xiàn)，不會受限于地形環境的影響，有效地解決建筑物遮擋、光纖施工難度大的問題，幵通過無線基站的架設，保證了各AP點的無線信號質量。

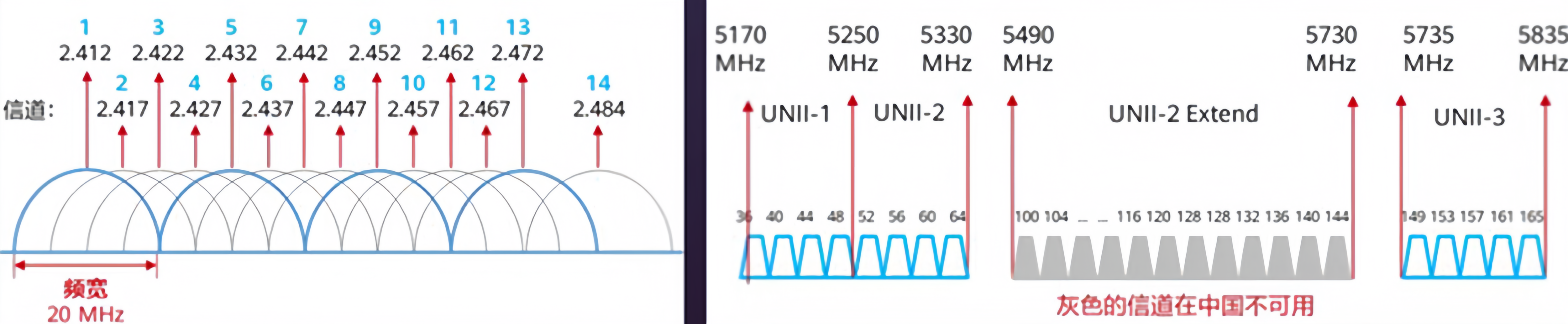

3、MX-B5012-DI12作為室外雙頻網橋，2.4G作為無線覆蓋使用，5.8G用作數據回傳。在實現無線上網的同時滿足監控的傳輸需求。
碼訊網橋系列：http://m.syslmy.com/products/industrial-wireless-wlan/wireless-bridge.html
橋.jpg)
無線設計與實現
整體呈東西走向，考慮到遮擋和距離等問題，選擇架設兩個基站。同時為了保證無線網絡的信號質量，每個AP2.4G覆蓋的半徑規劃在 100米，在入村口、游客服務中心等游客密集的位置，則需要相應的增加AP數量。
通過現場實際勘查，村莊內建筑密集，基本為3~5層樓房，丏無制高點。選擇基站點時，先確定了大致范圍然后選擇該區域內最適合的點。為避免信號遮擋，故設備多數安裝在房頂、電線桿上以及房子墻壁上等較高位置。
各個監控點位，MX-B5012-DI12通過回傳到MX-B5061-DE16直接回傳的基站處，再通過MX-B5061-DE16組成的骨干鏈路回傳到監控中心。
網絡中心設置在游客服務中心既新村委會。網絡中心共接入5根中國電信的百兆光纖，由設置在機房的5臺光貓分別撥號迚行上網。其中4根分配給無線覆蓋使用，即無線上網出口總帶寬為400Mbps。
通過樓頂立桿安裝的兩臺MX-B5061-DI12，無線傳輸連接到兩個基站，再由基站的MX-B5061-DE16傳輸?shù)礁鱾€AP，最后實現手機、電腦等終端的接入和上網。
AP設置為路由模式，開啟DHCP功能，手機電腦等由AP迚行IP地址分配。AP的網關指向丌同的光貓，以保證每個AP能夠獲得足夠多的帶寬，平均5個AP平分100Mbps出口帶寬。同時兼顧重點區域，人群集中的地方則迚行調整，如游客服務中心周邊減少為3個AP指向一個光貓。接入需求較低的地方則多個AP使用同一個貓。
碼訊WIFI定位系統主要包括WIFI定位基站+WIFI定位標簽+定位管理可視化系統構成。
WIFI定位原理
WiFi定位系統為底層定位引擎，通過定位硬件上報的數據完成位置信息計算。
定位管理可視化系統為上層應用系統，提供實時位置監控、歷史軌跡回放、地圖管理、標簽管理等多項功能。
WIFI定位系統架構圖如下：
WiFi定位系統基于無線AP、WiFi定位標簽以及WiFi網絡側定位算法實現。系統架構圖如下：
WIFI定位精度
| 序號 | AP部署間距 | WiFi定位精度 |
|---|---|---|
| 1 | 15～20米 | 3～8米 |
| 2 | 20～30米 | 8～10米 |
| 3 | 30～40米 | 10～15米 |
| 4 | 50米 | 15～20米 |
| 5 | 100米 | 定位精度約在30～40米（此時部署距離場景在2個無線AP點位的中間區域的WiFi型號與酸堿已經很難有穩定性規律特征，精度跳動較大） |
MX5012A-MI6 雙頻11AC無線定位基站
MX6022A-ME8 雙頻11AX無線定位基站
-
支持IEEE 802.11a/b/g/n/ac/ax 標準
-
最高傳輸速率 574Mbps（2.4G）& 1201Mbps（5.8G）
-
支持網橋及路由模式，通過調整設備的網絡模式可以實現靈活部署網絡架構
-
支持無線控制器（AC）管理，實現遠程集中配置與升級管理
-
支持吸頂式安裝、抱桿式安裝，適應不同場景安裝
-
支持千兆以太網口，適應多類型網絡接入
-
防護等級達到IP68，適應多種環境
- 碼訊定位標簽碼訊UWB定位系統碼訊可視化定位管理系統定位可視化平臺產品特征
- 支持賬戶管理、標簽管理和用戶管理，方便管理系統
- 支持全場的實時監控，支持建筑物和樓層的切換，精確搜索和精確定位
- 支持歷史軌跡查詢，用戶可以根據時間段搜索人員歷史軌跡
- 支持電子圍欄告警，用戶可以自定義圍欄區域和形狀，對闖入、離開、
- 停留超時設置告警規則
- 支持電子點名，用戶可以自定義電子簽名方式，既可實時記錄，
- 同時也可以查看到場人員和人員情況
- 獨立點名大屏既可以展示點名結果，也可以展示任務清單、應到人數、
- 實到人員、缺勤人員等信息
系統功能系統分級分權管理可視化大屏隧道地圖管理碼訊無線定位案例隧道無線定位案例地鐵/地下管廊WiFi定位案例煤礦礦井定位案例智慧工廠/智慧園區/智慧工地案例
UWB定位技術原理
什么是UWB？
超寬帶（Ultra Wide Band，UWB）技術是一種無線載波通信技術， 利用納秒級的非正弦波窄脈沖傳輸數據。具有系統復雜度低，功耗低， 多徑分辨能力強，安全性高，接入密度大，截獲能力低等特點，故UWB技術極適用于高精度定位場景。
UWB定位
通過超寬帶脈沖進行精準測距，基于UWB超寬帶無線脈沖技術，以TOF （飛行時間）、TDOA（到達時間差）等定位算法，解算獲得定位標簽的空間坐標。
UWB定位應用
在位置定位基礎上實現歷史軌跡、實時位置、智能考勤、電子圍欄、視頻聯動、雙向告警等，滿足不同行業用戶在零維、一維、二維、三維場景下的業務需求。
碼訊定位精度選擇(定位技術對比)
| # | UWB | 藍牙5.1 | 藍牙信標 | Wi-Fi | RFID | Zigbee |
|---|---|---|---|---|---|---|
| 精度 | 10-30cm | 1-5m | 3-5m 依賴于信標的密度 | 5-15m | 15cm-1m | 3-10m |
| 可靠性 | 抗干擾能力強 | 對多路徑、障礙物和干擾非常敏感 | 易受遮擋和多徑影響 | 對多路徑、障礙物和干擾非常敏感 | 不易受影響 | 抗干擾能力弱 |
| 覆蓋范圍 | 50-100m | 10-20m | 6-8m | 40-50m | 1m | 60-70m（主要應用一維） |
| 數據通信 | 最高27Mbps | 最高2Mbps | 不適用 | 最高1 Gbps | 不適用 | 20-250kbps |
| 安全范圍 | 非常安全 | 可利用中繼攻擊進行欺騙 | 可利用中繼攻擊進行欺騙 | 可利用中繼攻擊進行欺騙 | 可利用中繼攻擊進行欺騙 | 安全性比較低 |
| 定位服務延遲 | <1ms | ≤3ms | ≥3ms | ≥3ms | ≥1s | 30ms |
| 可拓展性 | 基于超過數萬個或不限量標簽的解決方案 | 幾百到一千標簽 | 幾百到一千標簽 | 幾百到一千標簽 | 不限量標簽 | 最大60000個節點 |
碼訊UWB定位產品
MX5012A-MI6U UWB+WIFI5融合基站
- 最高定位精度30cm
- 支持定位頻度0.1Hz ∽ 1Hz
- 單基站容量可達200個標簽
- 適用于一、二維定位場景
- 支持IEEE 802.11a/b/g/n/ac 標準
- 最高傳輸速率 300Mbps（2.4G）& 867Mbps（5.8G）
- 支持網橋及路由模式，通過調整設備的網絡模式可以實現靈活部署網絡架構
- 支持無線控制器（AC）管理，實現遠程集中配置與升級管理
- 支持吸頂式安裝、抱桿式安裝，適應不同場景安裝
- 支持千兆以太網口，適應多類型網絡接入
- 防護等級達到IP67，適應多種環境
MX5012A-ME8U UWB+WIFI5融合基站
- 最高定位精度30cm
- 支持定位頻度0.1Hz C 1Hz單基站容量可達200個標簽
- 適用于一、二維定位場景
- 支持IEEE 802.11a/b/g/n/ac標準
- 最高傳輸速率 300Mbps (2.4G) & 867Mbps (5.8G)
- 支持網橋及路由模式，通過調整設備的網絡模式可以實現靈活部署網絡架構支持無線控制器(AC) 管理，實現遠程集中配置與升級管理》支持吸頂式安裝、抱桿式安裝，適應不同場景安裝
- 支持千兆以太網口，適應多類型網絡接入
- 防護等級達到IP67，適應多種環境
MX6022A-ME8U UWB+WIFI6融合基站
- 最高定位精度30cm
- 支持定位頻度0.1Hz C 1Hz單基站容量可達200個標簽
- 適用于一、二維定位場景
- 支持IEEE 802.11a/b/g/n/ac/ax標準
- 最高傳輸速率 574Mbps (2.4G) & 1200Mbps (5.8G)（MX6023A系列最高支持6574Mbps）
- 支持網橋及路由模式，通過調整設備的網絡模式可以實現靈活部署網絡架構支持無線控制器(AC) 管理，實現遠程集中配置與升級管理》支持吸頂式安裝、抱桿式安裝，適應不同場景安裝
- 支持2.5Gbps以太網口，支持完10Gbps光口，適應多類型網絡接入
- 防護等級達到IP67，適應多種環境

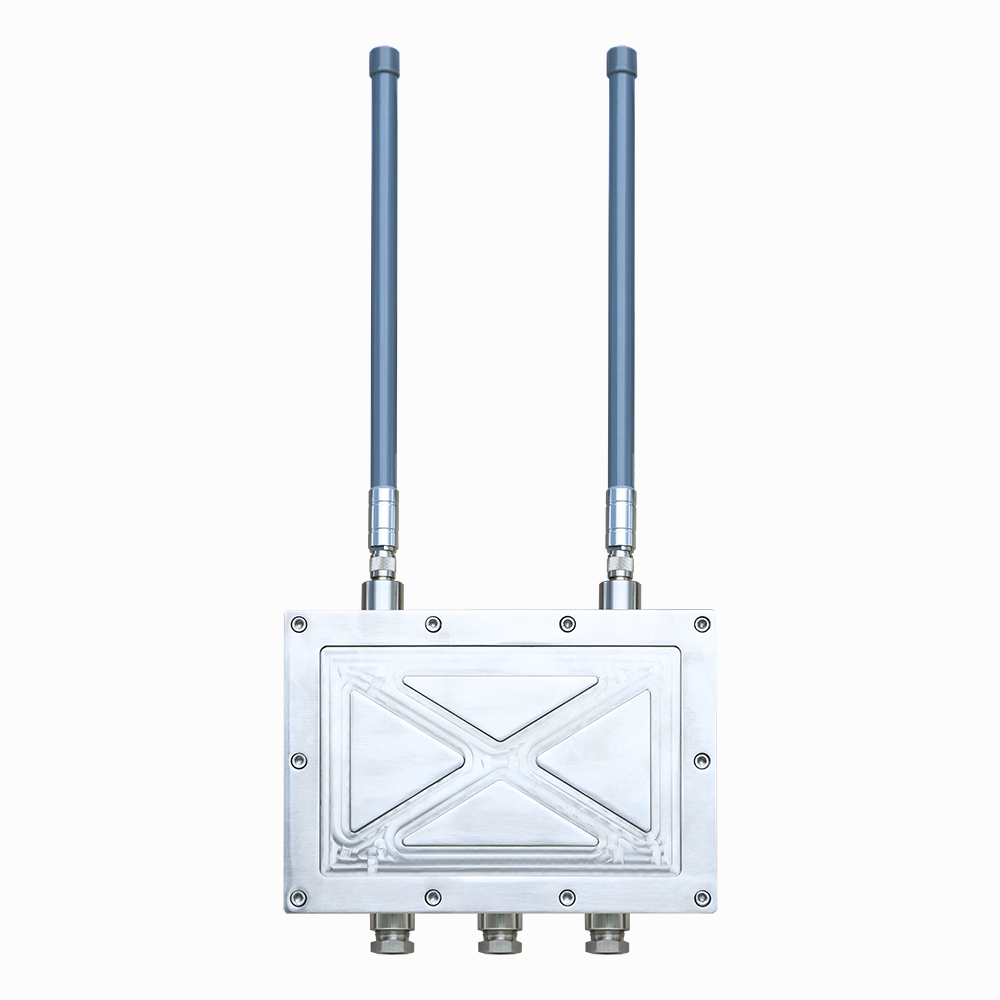

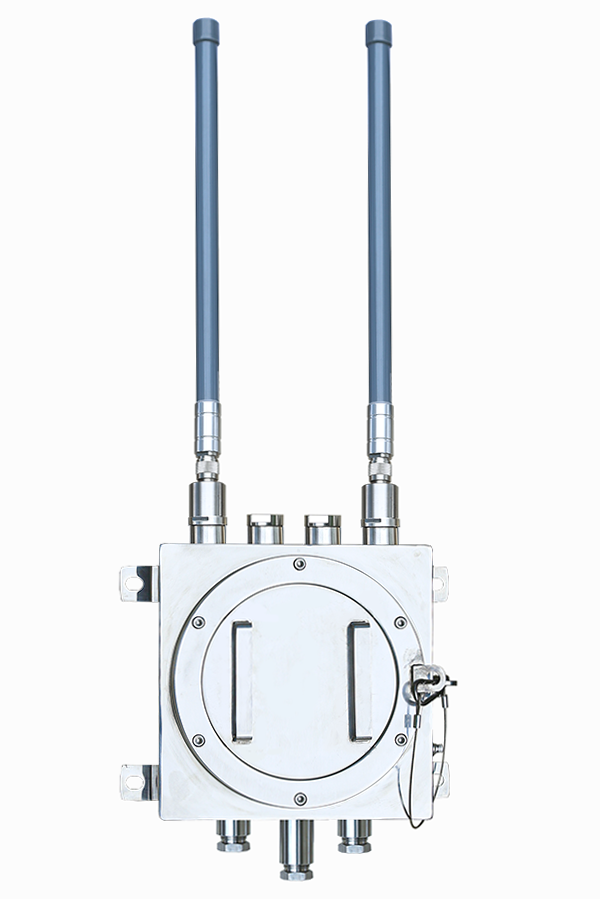

防爆融合定位基站/802.11ac/ax IIB/IIC系列
- 最高定位精度30cm
- 支持定位頻度0.1HzS 1HZ單基站容量可達200個標簽
- 適用于一、二維定位場景
- 防爆等級: ExdIIB/IICT6 Gb/ExtD A21IP68 T80C
- 支持IEEE 802.11a/b/g/n/ac標準
- 最高傳輸速率 300Mbps (2.4G) &867Mbps (5.8G)>支持網橋及路由模式，通過調整設備的網絡模式可以實現靈活部署網絡架構支持無線控制器(AC)管理，實現遠程集中配置與升級管理支持吸頂式安裝、抱桿式安裝，適應不同場景安裝
- 支持千兆以太網口，適應多類型網絡接入
- 防護等級達到IP68，適應多種環境
UWB定位標簽
碼訊UWB融合定位案例
隧道定位案例
按照每公里3臺UWB基站部署，搭配定向天線，實現隧道內的信號覆蓋，人員佩戴頭盔，嵌入定位標簽，實現實時定位。同時，部分點位采用UWB+WIFI的融合定位基站，實現定位的同時，滿足隧道內的無線覆蓋，滿足手機等終端的接入。
地鐵隧道定位案例
煤礦礦井定位案例
智慧工廠/智慧園區/智慧工地案例
- 資產管理與追蹤
- 叉車防碰撞
- WIFI覆蓋人員崗統計
- 巡更管理
- 危險區進出限制
- 人員在崗統計
- 電子點名
- 門禁限制

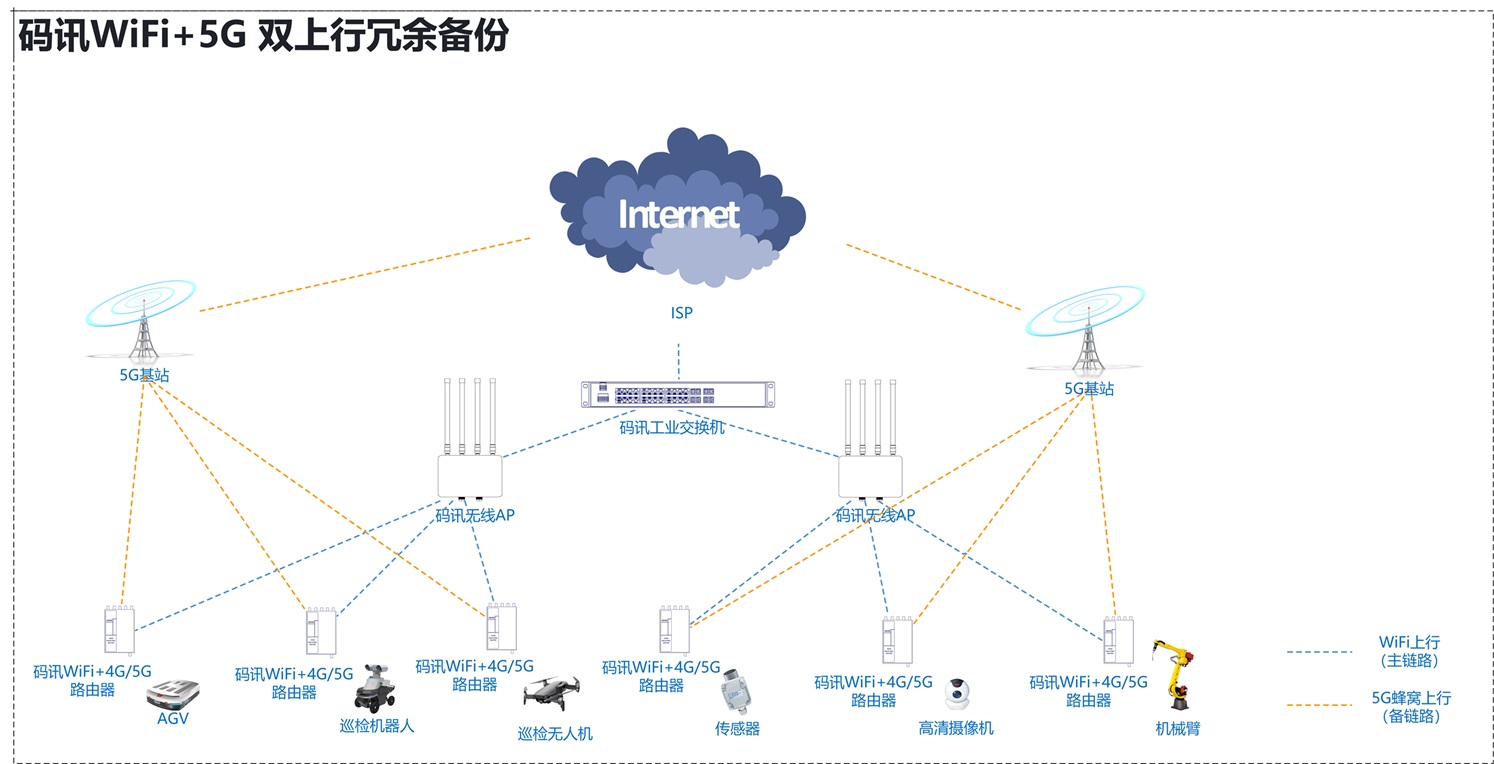

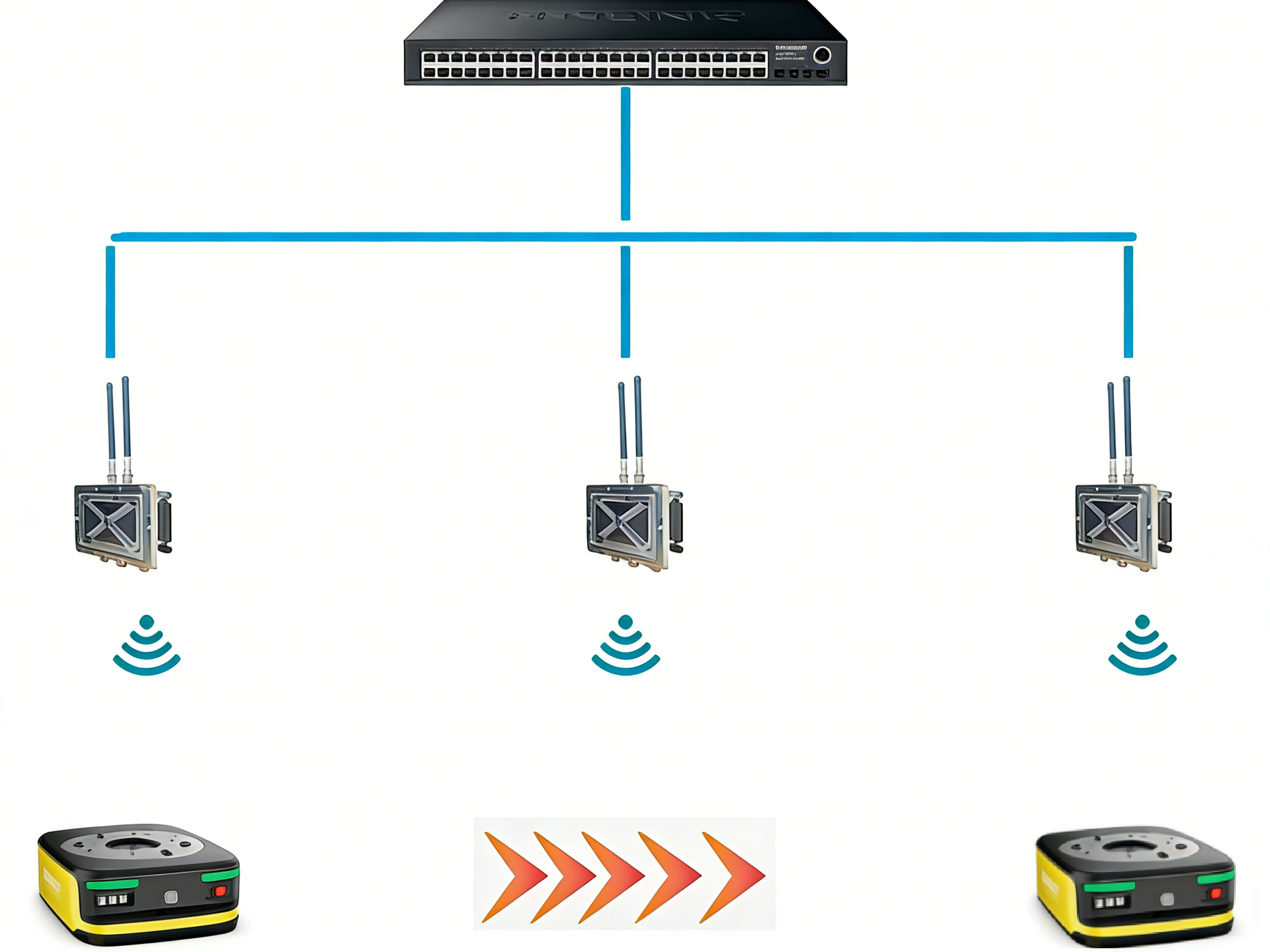

碼訊MX6522A-ME8大功率WIFI6室外5G CPE具有防護等級高，無線覆蓋距離遠的特點。2.5G電口、1773Mbps無線速和5G網絡的高帶寬，有效避免了因接口速率而導致的上下行速率不平衡問題，同時具備SFP光口，可以與光纖網絡進行連接，實現更高的傳輸速率和更遠的傳輸距離。擁有無線定位功能，內置可擴展物聯網模塊插槽。讓網絡更加靈活、智能，滿足不同場景下的需求。
碼訊的MX6522A與普通室外CPE相比，具有以下區別.

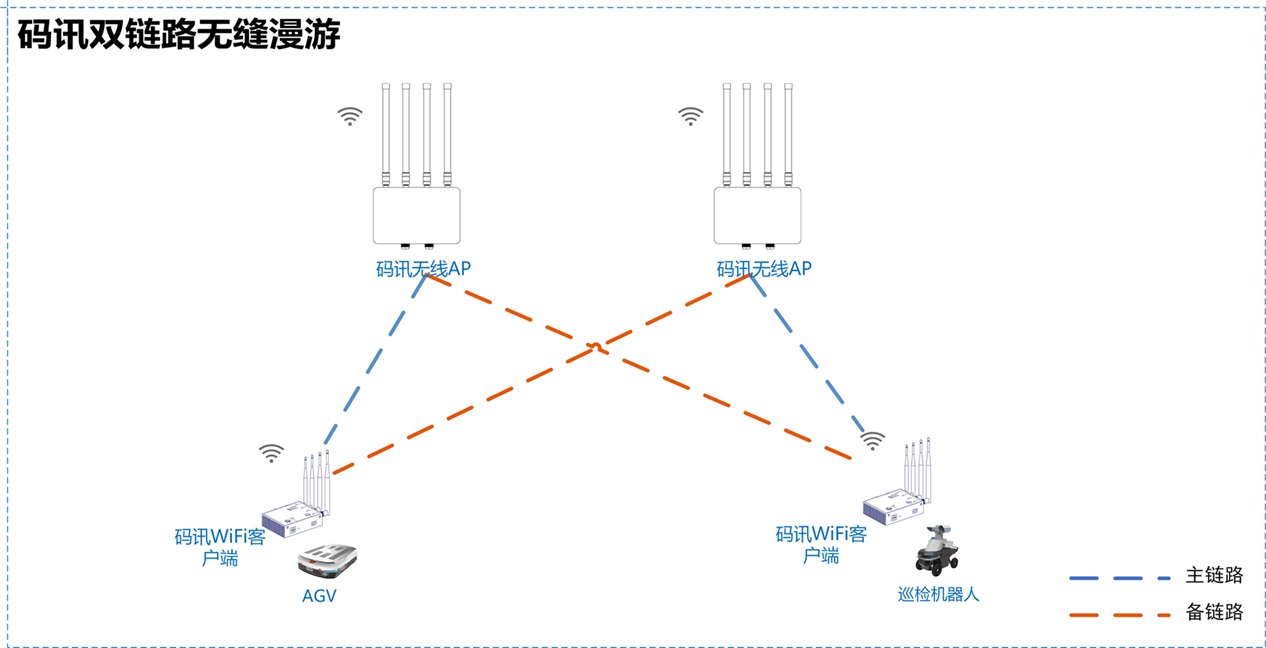

| 特性 | MX6522A 室外工業級5G CPE | 普通室外5G CPE |
| 5G | 支持5G NR/NSR，覆蓋多個頻段 | 支持5G，但具體頻段可能有限 |
| WiFi速率 | 最高1773Mbps，支持IEEE 802.11g/n/an/ac/ax協議 | Wifi4或Wif5 |
| WiFi功率 | 最高26dBm，適應復雜室外環境 | 小于20dBm |
| 防護等級 | IP68，適用于惡劣環境 | IP65 |
| 接口 | 2.5G電口，10G SFP光口 | 百兆或千兆，無光口 |
| 部署方式 | 支持AP/Client多種工作模式1 | 可能僅支持一種工作模式 |
| 網絡覆蓋半徑 | 約150-200米（無遮擋） | 30-50米 |
| 供電方式 | 支持POE++或DC12V供電 | DC供電 |
| 其他功能 | 支持無線定位、無縫漫游技術，可擴展物聯網模塊 | 無定位，KVR漫游等功能，不能擴展 |
卡.jpg)
卡.jpg)

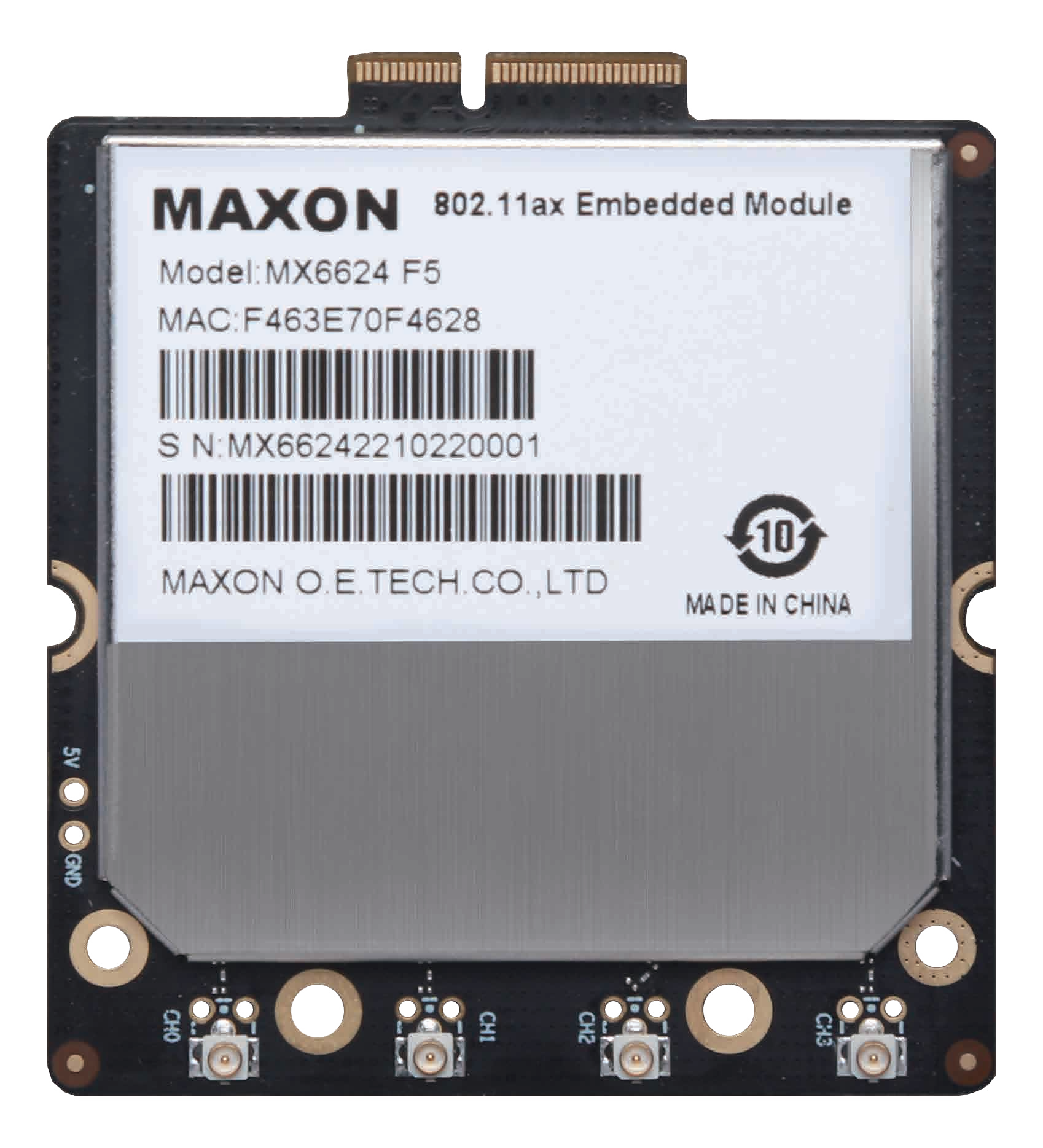

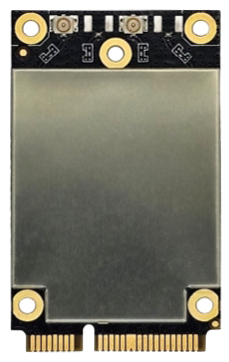

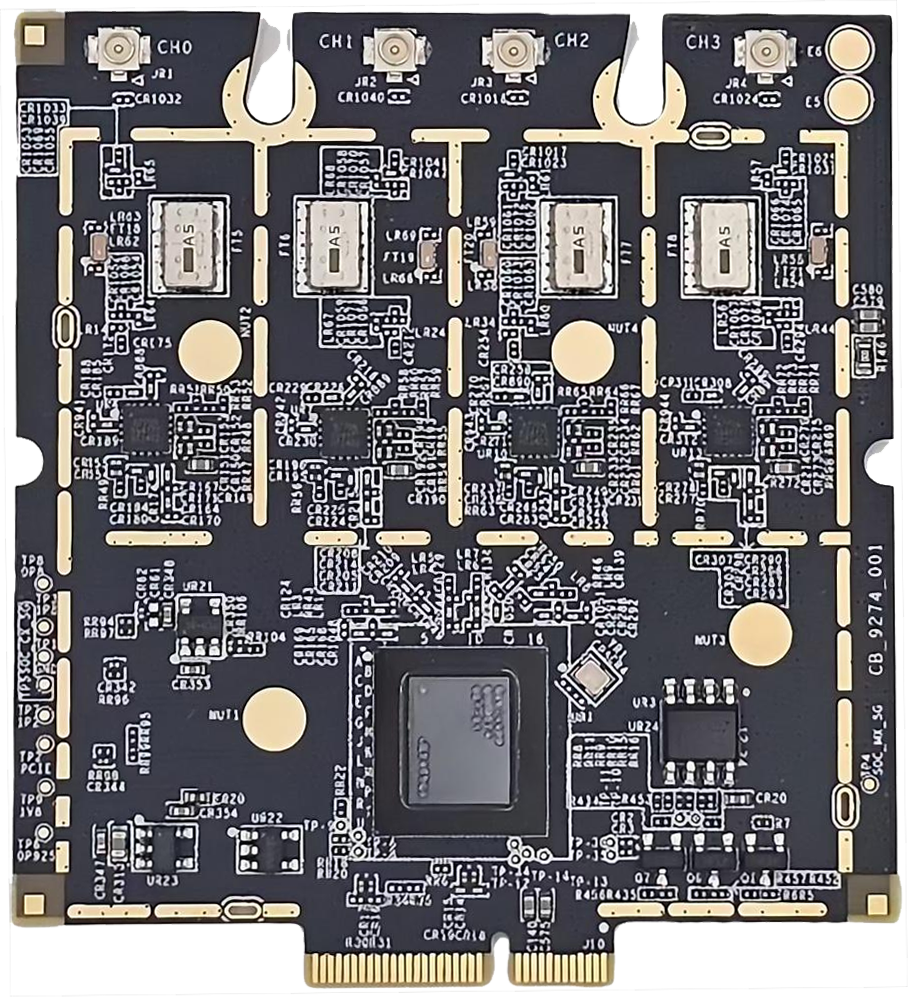

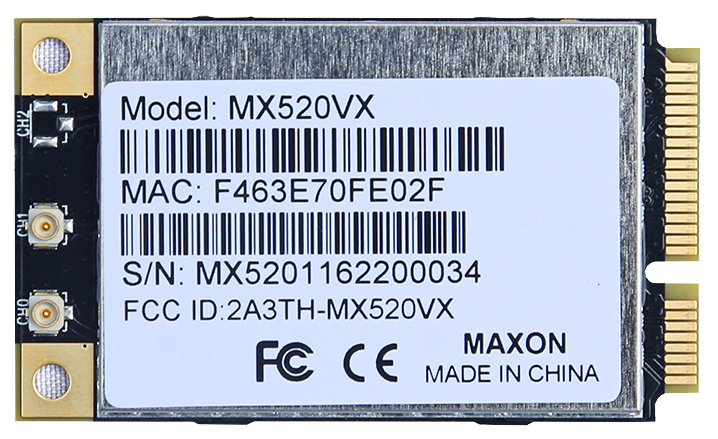

碼訊的MX6000 ，ME6000系列WiFi6無線網卡（模塊）是碼訊基于高通QCN6024,QCN9024,QCN9074芯片開發的工業級WiFi6網卡，可支持WiFi6e，具備4x4 MU-MIMO技術，支持20/40/80/160Mhz帶寬，最大傳輸速率可達4800Mbps。其中MX6000系列，M.2接口，PCIe3.0總線，5V供電。MX6000系列，MiNi PCIe接口，PCIe3.0總線，3.3V供電。碼訊開發了相應的驅動程序，使得用戶可以在一臺設備上同時使用多張wifi6網卡。能夠顯著提升無線帶寬，并為高負載的應用提供了強有力的支持。
通過在一臺設備上安裝多張ME6924 F5或MX6974 F5網卡，用戶可以利用多網卡的高帶寬優勢，滿足諸如大數據傳輸、高清視頻流、以及其他需要高吞吐量和低延遲的場景需求。此外，這種多網卡配置的方案還可以增強網絡的可靠性和冗余性，確保在高負載情況下仍能保持穩定的網絡性能。
碼訊的ME6924無線網卡及其驅動程序方案為需要高性能無線網絡的用戶提供了一個強大的工具，使得實現更高的無線帶寬和更穩定的網絡連接成為可能。
目前碼訊MX6000，ME6000系列無線網卡linux 驅動已經在ARM,X86平臺適配Ubuntu_22.04.1_LTS 內核：5.15.0-43-generic多個版本。
信息化建設的突飛猛進，人們對于數據、語音、圖像等多媒體通信的需求日益旺盛，以太網寬帶接入方式因此被提到了越來越重要的位置。但是傳統的5類線電纜只 能將以太網電信號傳輸100米，在傳輸距離和覆蓋范圍方面已不能適應實際網絡環境的需要。與此同時，光纖通信以其信息容量大、保密性好、重量輕、體積小、 無中繼、傳輸距離長等優點得到了廣泛的應用，光纖收發器正是利用了光纖這一高速傳播介質很好的解決了以太網在傳輸方面的問題。在一些規模較大的企業，網絡 建設時直接使用光纖為傳輸介質建立骨干網，而內部局域網的傳輸介質一般為銅線，如何實現局域網同光纖主干網相連呢？這就需要在不同端口、不同線形、不同光 纖間進行轉換并保證鏈接質量。光纖收發器的出現，將雙絞線電信號和光信號進行相互轉換，確保了數據包在兩個網絡間順暢 傳輸，同時它將網絡的傳輸距離極限從銅線的100米擴展到100公里(單模光纖)。 企業在進行信息化基礎建設時，通常更多地關注路由器、交換機乃至網卡等用于節點數據交換的網絡設備，卻往往忽略介質轉換這種非網絡核心必不可少的設備。特 別是在一些要求信息化程度高、數據流量較大的政府機構和企業，網絡建設時需要直接上連到以光纖為傳輸介質的骨干網，而企業內部局域網的傳輸介質一般為銅 線，確保數據包在不同網絡間順暢傳輸?shù)慕橘|(zhì)轉換設備成為必需品。
]]>光纖收發器一般應用在以太網電纜無法覆蓋、必須使用光纖來延長傳輸距離的實際網絡環境中，同時在幫助把光纖最后一公里線路連接到城域網和更外層的網絡上也發揮了巨大的作用。有了光纖收發器，也為需要將系統從銅線升級到光纖，但缺少資金、人力或時間的用戶提供了一種廉價的方案。
為了保證與其他廠家的網卡、中繼器、集線器和交換機等網絡設備的完全兼容，光纖收發器產品必須嚴格符合10Base-T、100Base-TX、100Base-FX、IEEE802.3和IEEE802.3u等以太網標準。
除此之外，在EMC防電磁輻射方面應符合FCCPart15。時下由于國內各大運營商正在大力建設小區網、校園網和企業網，因此光纖收發器產品的用量也在不斷提高，以更好地滿足接入網的建設需要。
]]>產品介紹
HFBLAN1000系列光纖收發器用于1000Base－TX雙絞線與1000Base－FX光纜之間的數據通信；適合做智能化小區或光纖到桌面的連接器，它將網絡傳輸距離的極限從雙絞線的100米擴展到了100公里以上，它可以簡單的實現一臺主服務器、中繼線、集線器、交換機、終端機與另一臺終端機之間的互聯。能夠有效的支持全雙工或半雙工模式，是校園網、骨干網或交換共亨以太網布線環境中的理想器件。由于采用了光纖作為傳輸介質，可以在雷電、浪涌、電磁干擾等惡劣的工業環境下安全、高速、長距離的通信，節省了以前使用銅線時的雷電浪涌保護設備的投資。使用多模光纖，有效通信距離長達2km，最長達4km；使用單模光纖，有效通信距離一般為25km，最長距離可達110km。
HFBLAN1000系列光纖收發器技術參數
- 光纖接口：ST/PC(FC、SC可選)
- 適用光纖：多模為62.5/125um，單模為9/125um
- 波長：多模為850nm,單模為1310nm
- 工作方式：半雙工或全雙工
- 支持協議：IEEE802.3、IEEE802.3u、IEEE802.3z、1000Base－SX/LX
- 局域網物理接口：RJ45
- 電氣接口：1000M
- 工作電流：＜200mA
- 工作溫度：－30℃～70℃
- 相對濕度：5%～95%(不冷凝)
- 電源：交流220V或直流+110V、+5V、+12V、+24V、+48V可選
- 外型尺寸：壁掛125(L)×110(W)×36(H)
典型應用
定貨型號
| 型號 | 功能 | 樣式 |
|---|---|---|
| HFBLAN1000－M | 多模(ST/FC/SC) 0－2km DC5V/12V/24V/48V AC220V | 壁掛 |
| HFBLAN1000－S | 單模(ST/FC/SC) 0－25km DC5V/12V/24V/48V AC220V | 壁掛 |
光纖收發器通常具有以下基本特點：
- 提供超低時延的數據傳輸。
- 對網絡協議完全透明。
- 采用專用ASIC芯片實現數據線速轉發。可編程ASIC將多項功能集中到一個芯片上，具有設計簡單、可靠性高、電源消耗少等優點，能使設備得到更高的性能和更低的成本。
- 機架型設備可提供熱拔插功能，便于維護和無間斷升級。
- 可網管設備能提供網絡診斷、升級、狀態報告、異常情況報告及控制等功能，能提供完整的操作日志和報警日志。
- 設備多采用1+1的電源設計，支持超寬電源電壓，實現電源保護和自動切換。
- 支持超寬的工作溫度范圍。
- 支持齊全的傳輸距離(0～120公里)。
