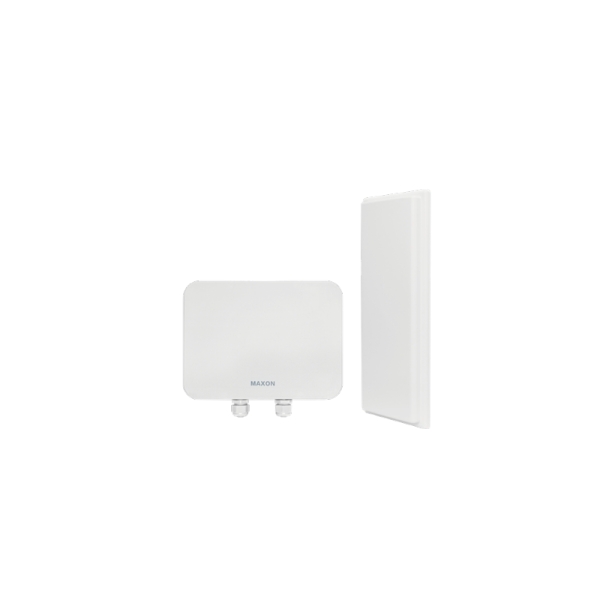

MX6021B-DE17 WIFI6網橋（5km）/90°扇區定向天線/防護IP68

MX6021B-DE17是一款專為嚴苛室外環境設計的工業級Wi-Fi 6遠距離無線網橋。它支持最新的IEEE 802.11ax標準，最高無線傳輸速率可達2400Mbps，并配備90度廣角扇區天線，天線增益高達17dBi。這種天線設計使其特別適合作為一對多基站使用，能夠同時高效覆蓋前方廣闊扇區內的多個遠端設備，實現0-5公里的超遠距離穩定傳輸。設備具備IP68最高防護等級，無懼風雨、灰塵及極端溫度，確保在戶外惡劣環境下7x24小時可靠運行。同時，它支持點對點及點對多點靈活組網、2.5G高速以太網口以及802.3bt（POE++）遠程供電，可廣泛應用于智慧城市、森林防火、油田監控、礦區通信及農村寬帶覆蓋等場景，為客戶構建高帶寬、高可靠的無線骨干網絡。

規格書聯系碼訊

產品概述

MX6021B-DE17 是一款支持 IEEE 802.11an/ac/ax 協議的室外遠距離無線網橋，推薦使用距離 0~5km，支持 MIMO 2*2 標準，最高速率2400Mbps。能夠支持 WDS 接入點/WDS 客戶端等多種無線模式，滿足不同的應用需求，支持 2.5G 以太網口，靈活適用于不同的網絡接入方案。本產品支持點對點，點對多點組網，能夠有效解決點對多點網絡下的網絡沖突和隱藏節點問題，大幅提升整體網絡性能，提供穩定無線信號傳輸，確保客戶享受穩定、高質量、便捷的無線網絡服務。

MX6021B-DE17能夠為客戶提供穩定無線信號傳輸，確保客戶享受穩定、高質量、便捷的無線網絡服務。融合了多項業界領先的核
心成果，確保多種場景下穩定、可靠傳輸及高吞吐量性能表現。產品結構設計充分考慮到惡劣環境下的應用，設計符合 IP68 標準，采用外置高增益廣角扇區天線，是工業級無線基站網橋設備的理想選擇。

產品特征

支持 IEEE 802.11an/ac/ax 標準
最高傳輸速率 2400Mbps
支持智能 QoS 功能，通過強大的報文識別、優先級設定、優先級調度功能，
實現語音、視頻、或指定報文的優先傳輸，滿足多種業務需求
支持 802.3bt 協議（POE+）
天線抱桿式安裝，水平、垂直角度可調節
支持 2.5G 以太網口，適應多類型網絡接入
防護等級達到 IP68，適應多種環境
天線增益 17dBi，最遠傳輸距離 5km

產品規格

硬件規格
外殼	金屬+PC

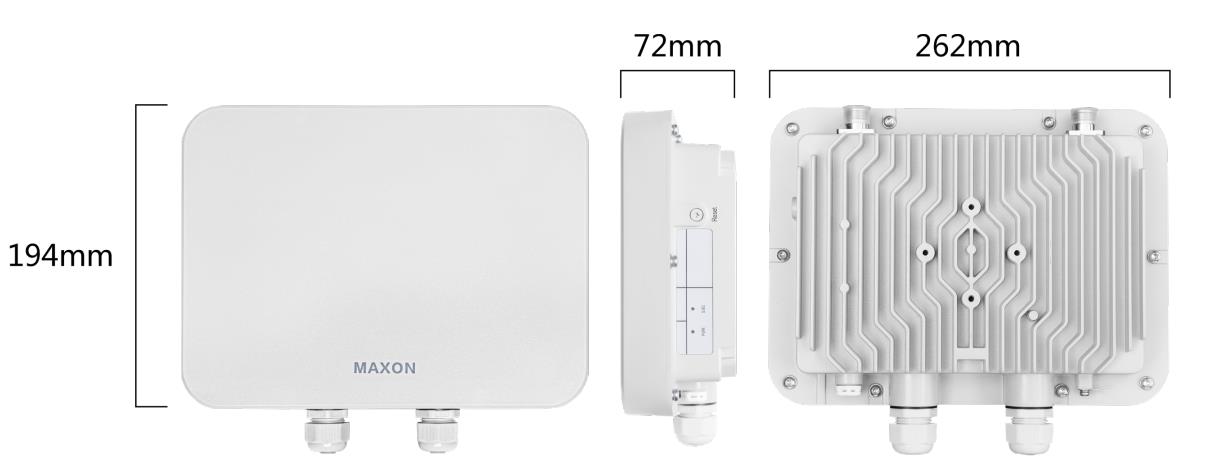

主機尺寸	262mm194mm72mm
主機凈重	1680g
安裝方式	抱桿式安裝
防護等級	IP68
天線增益	17dBi
天線類型	90°扇區定向天線
傳輸距離	0～5km
供電方式	48V 1.25A POE
最大功耗(W)	<18W
最大發射功率	24dBm

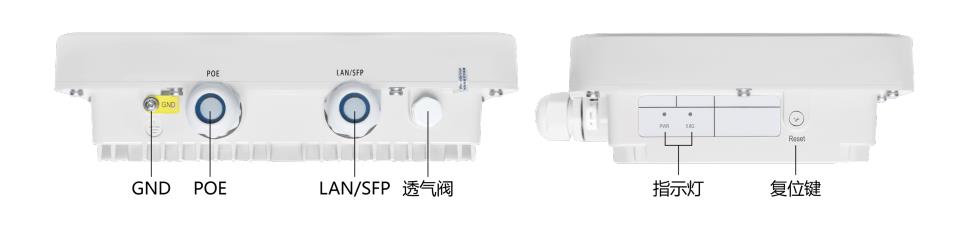

接口(WAN)	100/1000Mbps/2.5GMbps
接口(LAN)	100/1000Mbps
按鍵	1*Reset鍵
指示燈	1POWER 指示燈、15.8G 工作指示燈
工作溫度	-40℃~70℃
存儲溫度	-40℃~85℃
工作濕度	5%~95%RH不凝結
浪涌抗擾度	POE/GE：共模 4KV，差模 2KV
靜電釋放抗擾度	接觸放電：6KV，空氣放電：8KV
安裝套件	2 x RJ45 M25 PG 防水接頭 1 x 扇區天線 1 x 抱桿式安裝套件 1 x 48V 1.25A POE 適配器 1 x AC 電源線 1 x 產品使用說明書 1 x 產品合格證&保修卡
軟件規格
工作協議	802.11 an/ac/ax
最高速率	2400Mbps
頻率范圍	5180~5320MHz、5745~5825MHz
信道寬度	20/40/80/160MHz
工作模式	WDS 接入點，WDS 客戶端
安全配置	WPA2-PSK，隱藏 SSID，IP/MAC 過濾
應用模式	AP、Client
配置管理	支持網頁配置
以太網軟件特性	支持 IPv4/IPv6 雙協議棧 1024-QAM、MU-MIMO、UL/DL OFDMA、Network processing unit (NPU)、DNS、HTTPS、IPv4、LLDP、Proxy ARP、SMTP、SNMP v2c/v3、Syslog、TCP/IP、SSH、UDP、VLAN
動態頻率選擇	支持智能信道分析&自動最優信道選擇，支持 5.8GHz DFS
智能帶寬限速	支持基于 IP 和 MAC 的上下行速率限
物聯網擴展	預留 UART 接口，支持藍牙、ZigBee、UWB 等物聯網應用擴展
其他	定時重啟，QoS，Watchdog
應用場景	無線視頻監控（交通、城市、公安、油氣田管道、森林防火防盜、小區等重點區域監控）鐵路、交通、電力等行業的無線視頻/數據傳輸以及無線覆蓋運營商無線骨干網構建農村信息化建設無線網絡覆蓋
